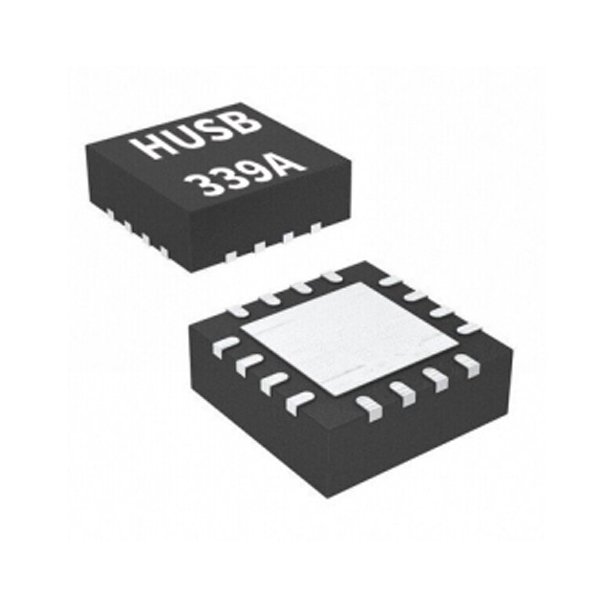

HUSB339A是一款高性能、高集成度的USB Type-C PD Source控制器。HUSB339A支持PD3.0、PD2.0、PPS、BC1.2 DCP、5V2.4A、QC2.0/QC3.0等快充協議。HUSB339A集成了所有必需的保護，如過溫保護 (OTP)、過壓保護 (OVP) 、欠壓保護 (UVP) 和欠壓鎖定 (UVLO)。HUSB339A采用4mm x 4mm QFN-16L封裝。

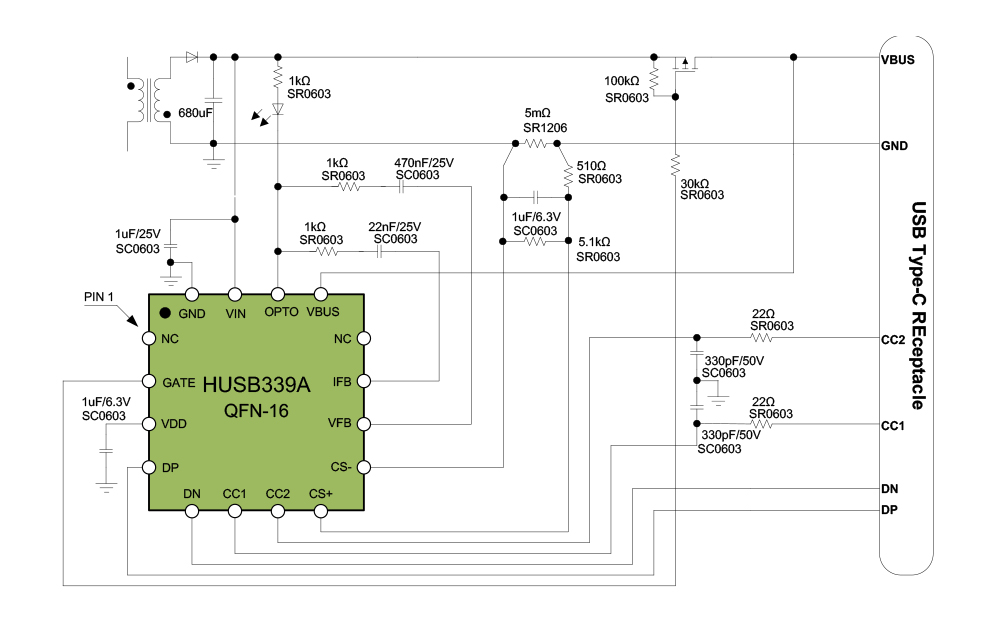

　　典型應用電路:

　　產品特性:

　　通過USB PD3.0 PPS認證，TID 62.

　　支持USB Type-C 1.2 和 USB PD3.0標準

　　支持三檔FPDO

　　5V、9V、12V三檔典型電壓

　　支持其他充電協議

　　Apple 5V/2.4A模式

　　BC1.2 DCP充電協議

　　QC2.0 5V，9V和12V離散調壓

　　QC3.0 3.6V ~ 12V的200mV步進連續調壓

　　集成恒壓補償環路(CV loop)和恒流補償環路(CC loop)網絡

　　已經包含次級側補償電路，如TL431

　　VBUS 和VIN引腳快速放電

　　工作電壓范圍：3.3V ~ 12V

　　支持線路阻抗補償 -100mΩ

　　支持OTP, VIN OVP, VIN UVP, VIN UVLO和OCP等保護功能

　　典型應用:
